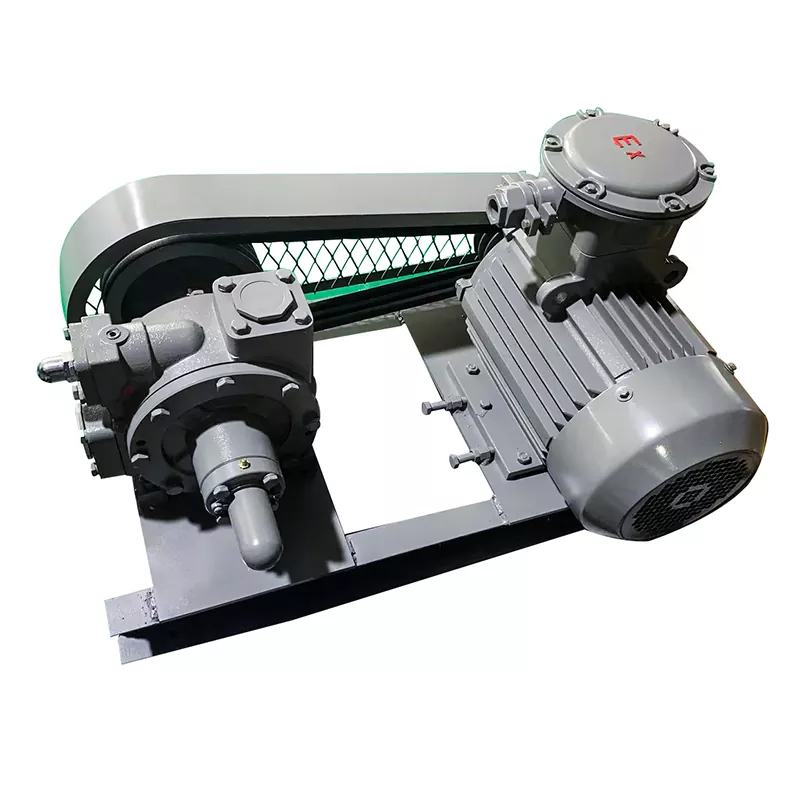

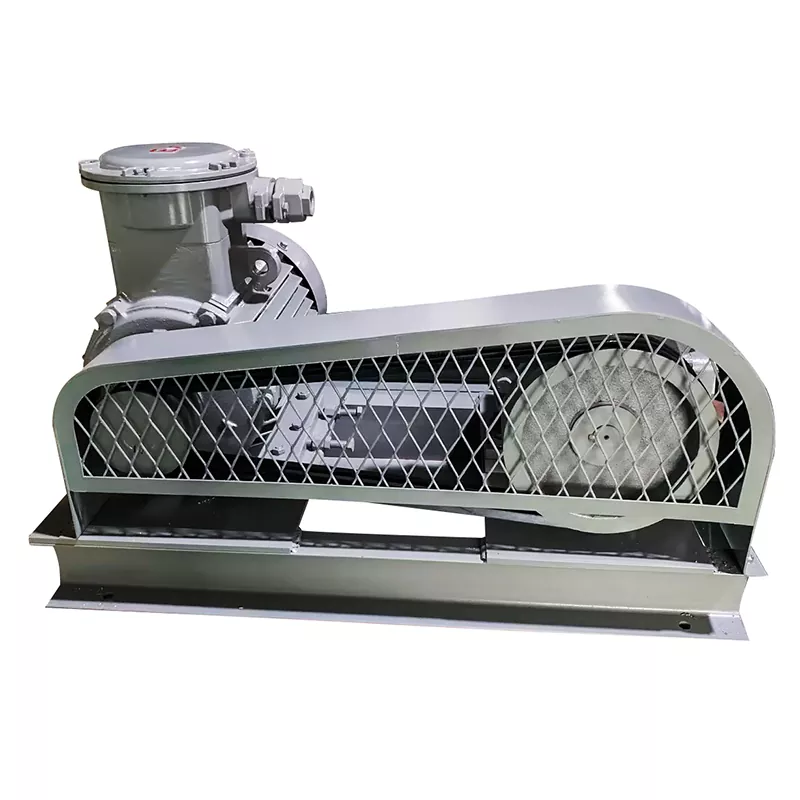

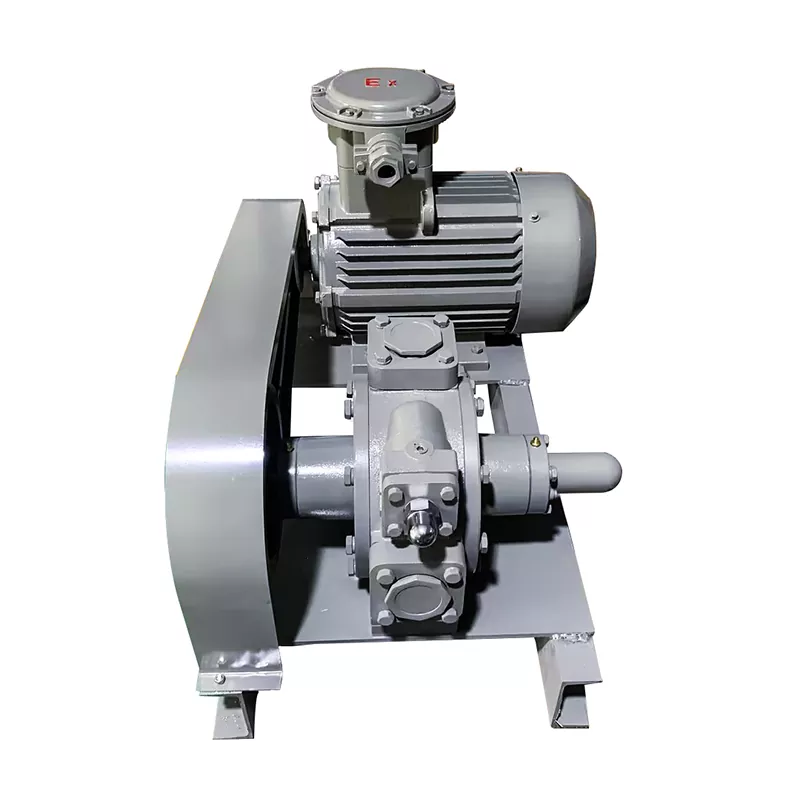

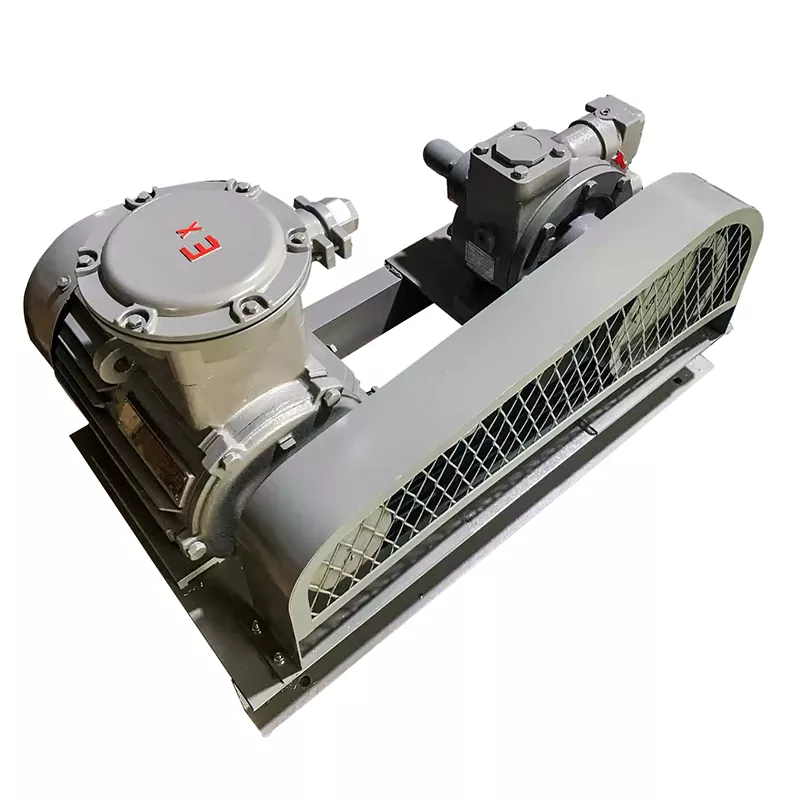

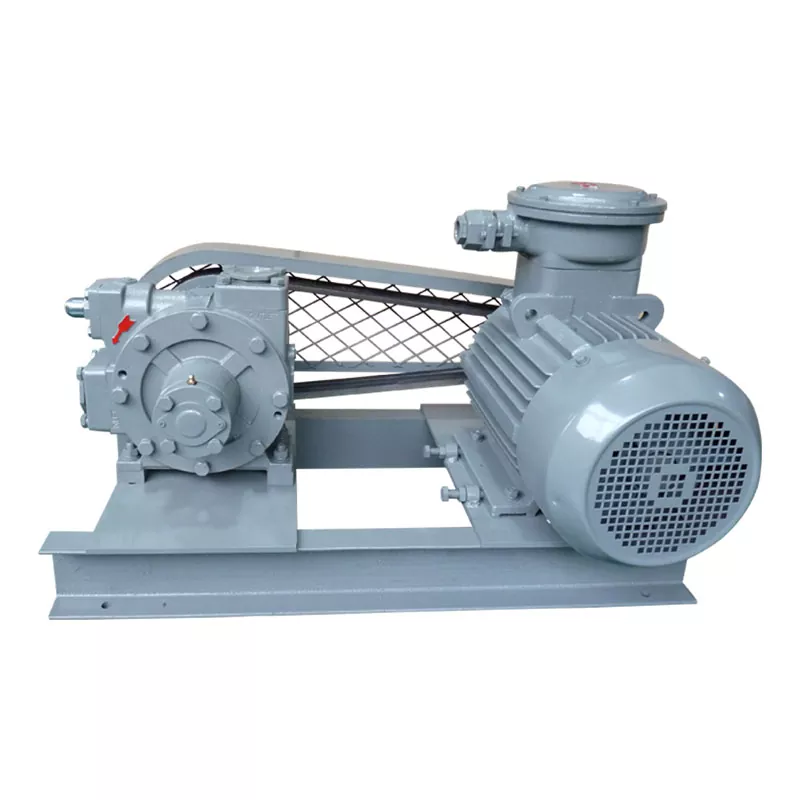

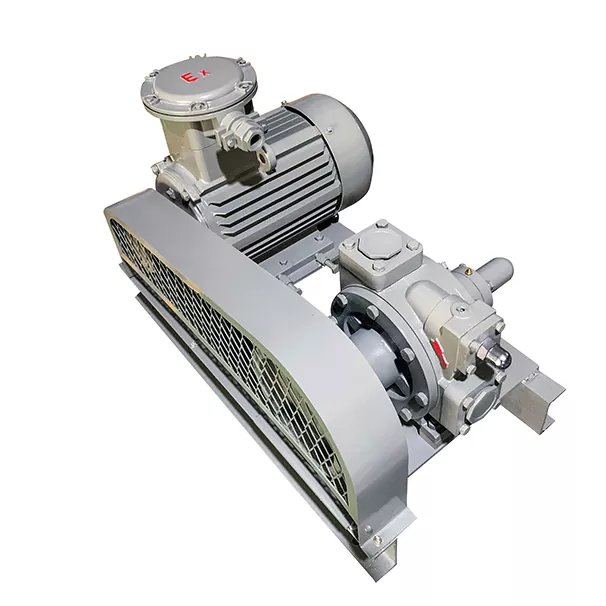

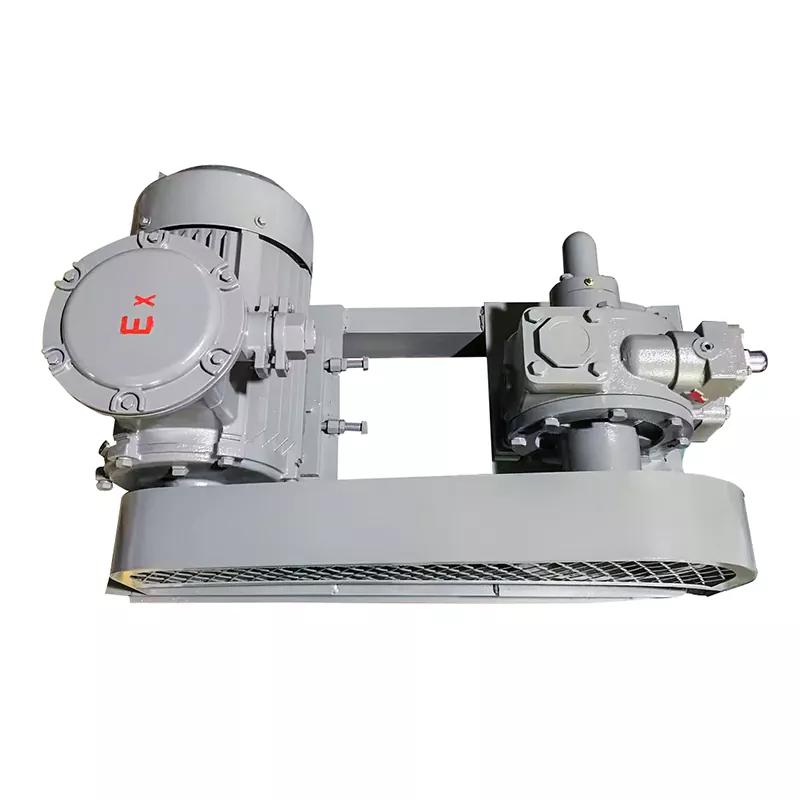

모터가 장착된 2인치 LPG 펌프

모터가 장착된 2인치 LPG 펌프는 액화 가스, 암모니아수 및 유사한 매체의 이송을 위해 특별히 설계된 베인 펌프입니다. 특히 높은 차압, 고속 회전 및 낮은 흡입 수두와 같은 가혹한 작동 조건에 매우 적합합니다. 혁신적인 캠 설계를 특징으로 하는 이 펌프는 캐비테이션을 효과적으로 제거합니다. 견고한 베어링과 결합된 고급 캠 및 블레이드 재료를 적용하여 펌프의 사용 수명을 크게 연장합니다. 단일 기계식 씰 설계로 유지 관리 및 교체가 간편하며, 대형 비금속 푸시 로드로 고속 작동이 가능합니다. 모터가 장착된 2인치 LPG 펌프는 탱크 트럭 적재 및 하역은 물론 대량 운송 분야에도 널리 사용됩니다.

제품 구조 및 핵심 구성 요소

이 베인 펌프는 주로 지지 부품, 변속기 부품, 베어링 및 씰의 네 가지 주요 어셈블리로 구성됩니다. 지지 구성 요소는 샤프트 엔드 커버, 펌프 하우징, 펌프 엔드 커버, 편심 부싱 및 로터 커버 플레이트로 구성되며, 각 섹션은 타이 볼트로 함께 고정되어 작업 챔버를 형성합니다. 변속기 부품에는 구동축, 베인, 로터 및 베인 푸시로드가 포함됩니다. 구동축이 회전하면 로터가 구동되고, 이로 인해 푸시 로드와 원심력의 작용으로 베인이 편심 부싱의 내벽을 따라 고속으로 회전하게 되어 유체 전달에 필요한 압력차가 발생합니다. 베어링 어셈블리는 원통형 롤러 베어링과 니들 롤러 스러스트 베어링으로 ​​구성되며 씰링 시스템에는 O-링, 오일 씰 및 기계적 씰이 포함됩니다. 이러한 구조 설계로 인해 모터가 장착된 2인치 LPG 펌프는 고압, 고속 조건에서도 안정적인 작동을 보장합니다.

제품 매개변수

모터가 장착된 2인치 LPG 펌프는 까다로운 액화 가스 이송 응용 분야에서 강력한 성능을 제공하도록 설계되었습니다. 강력한 모터로 구동되고 2인치 NPT 연결 기능을 갖춘 이 펌프는 상당한 차압 성능으로 높은 시스템 압력을 처리하도록 제작되었습니다.

설치 및 장력 조정

벨트 장력 조정을 위해 먼저 가드와 3개의 V 벨트를 제거한 다음 모터 끝에 있는 4개의 장착 볼트를 풉니다. 조정 볼트를 사용하여 모터 위치를 조정합니다. 조정이 완료되면 조정 볼트의 너트를 조이고 모터 장착 볼트 4개를 단단히 고정합니다. 모터 풀리의 면이 동일한 평면의 펌프 풀리 면과 정렬되도록 특별한 주의를 기울여야 합니다. 그 후 V벨트와 가드를 순서대로 다시 설치합니다. 과도한 장력으로 인해 펌프 수명이 단축되거나 소음이 증가하거나 심지어 발작이 발생할 수 있으므로 조정 후 V-벨트에 과도한 장력을 가하면 안 된다는 점에 유의하는 것이 중요합니다.

작동상의 주의사항

모터가 장착된 2인치 LPG 펌프의 장기간 안전하고 안정적인 작동을 보장하려면 사용 중에 다음 예방 조치를 준수해야 합니다.

1. 불순물이 유입되어 내부 부품이 손상되는 것을 방지하기 위해 펌프 흡입구에는 메쉬 크기가 80메시 이상인 흡입 스트레이너를 설치해야 합니다.

2. 펌프를 시동하기 전에 갇힌 공기를 모두 배출하고 펌프 챔버를 액체로 완전히 채워야 합니다. 그렇지 않으면 펌프 가열, 진동 및 "공회전"이 발생하여 펌프가 손상되거나 심지어 장비 사고가 발생할 수 있습니다.

3. 역방향 작동을 방지하려면 시동 전에 모터 회전 방향을 확인해야 합니다.

4. 토출 밸브를 닫은 상태에서 장시간 작동을 피해야 합니다. 펌프 수명에 부정적인 영향을 미치기 때문입니다.

위의 작동 절차를 올바르게 준수하면 모터가 장착된 2인치 LPG 펌프의 성능 이점이 극대화되고 서비스 주기가 연장됩니다.
