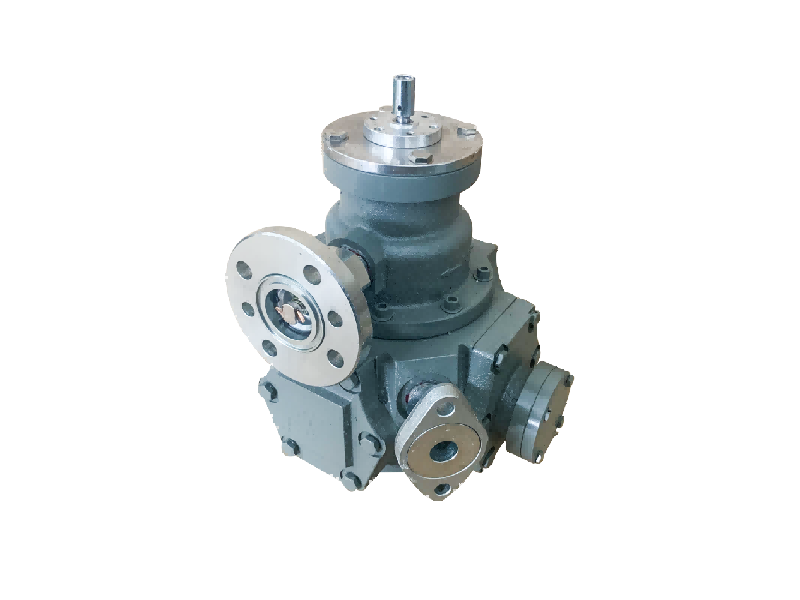

의 핵심LPGFM1 유량계닫힌 원통형 껍질입니다. 원통형 드럼의 중심 축 주위에 자유 회전 내부에 쉘이 설치되어 방사형 블레이드에 의한 드럼은 3 개 또는 4 개의 독립적 인 가스 챔버 (또는 '버킷')로 분리되었습니다. 각 챔버는 내벽 (중심 축 근처)과 외벽 (하우징 근처)에 직선 슬릿 개구부가 있습니다. 내부 개구부는 챔버의 미터링 챔버의 입구 역할을하며 외부 개구부는 챔버의 출구 역할을합니다. LPGFM1 하우징은 밀봉 액체로서 물의 약 절반 또는 저소도 오일로 채워져 있으므로 로터의 하반부가 액체에 잠기도록합니다. 이 액체 밀봉 방법은 유량계의 주요 특징이며, 이는 전통적인 체적 유량계의 기계적 밀봉을 대체하고 고유 한 누출이없는 작동을 달성합니다.
유량계 흡입구에서 워크 플로로의 가스는 다음과 같습니다.
풍선 단계 : 가스는 가스 챔버 (예 : 챔버)의 특정 위치에서 전류로 먼저 가스로 가스. 이때, 내부 입구의 A 챔버는 액체 표면에 노출되었고 가스에 연결된 입구가 A 챔버를 채우기 시작했습니다. 동시에, 다른 챔버 (예 : 챔버 B)는 가스로 채워지고 내부 및 외부 개구부는 액체 표면에 의해 밀봉되어 닫힌 '버킷'공간 인 계량 챔버를 형성합니다. 제 3 챔버 (예를 들어, 챔버 C)는 외부 출구가 액체 표면에 노출되어 있으며 가스가 미터 배출구로 배출하기 시작합니다.
드라이브 및 회전 : 가스가 A 챔버를 계속 채우면서 회전 실린더는 흡입 압력에 의해 구동되는 불균형 힘을 가지며 중앙 축 주위에서 시계 반대 방향으로 회전하기 시작합니다 (회전 방향은 설계에 따라 다르며 그림에서 시계 반대 방향으로 표시됩니다).
동시에, 챔버 A는 챔버 B의 원래 위치로 회전하고, 내부 및 외부 개구부는 액체 표면에 의해 밀봉되어 새로운 계량 챔버를 형성한다. 이러한 방식으로, 각 챔버는주기를 겪습니다 : 인플레이션 → 밀봉 된 챔버의 형성 → 배기 → 침수에 의해 재설정됩니다.
체적 측정의 기초 : 핵심 점은 드럼의 각 혁명에 대해 '챔버의 수 × 개별 챔버의 부피'와 같은 가스의 양이 미터를 통과한다는 것입니다. 예를 들어, 4 챔버 로터의 경우, 하나의 혁명은 챔버의 양의 4 배에 달합니다. 실린더의 회전 수는 기어링 메커니즘을 통해 외부 카운팅 지표 (예 : 기계식 카운터 또는 전자 센서)로 전송되며, 이는 유량계를 통과하는 총 가스의 총 부피를 정확하게 추가 할 수 있습니다.
LPG 유량계액체 밀봉 원리 덕분에 고유 한 클래스의 비-누설 체적 유량계. 오차 특성 (예 : 선형성, 반복성) 및 기타 체적 유량계 (거들 휠, 멤브레인)의 기계적 밀봉에 의존하는 것은 일반적으로 탁월한 정확도, 측정 정확도가 0.2 레벨까지 0.5 수준으로 상당한 차이를 갖습니다. 그러나 운영 원칙은 또한 특정 제한을 가져옵니다.
유량 범위 제한 : 액체가 가스 챔버에서 효과적으로 밀봉 될 수 있고 액체 수준이나 액체 연속에서 폭력적인 변동을 일으키지 않고 가스를 부드럽게 배출 할 수 있도록 회전 실린더의 회전 속도가 너무 빠르지 않을 수 있습니다. 이는 최대 측정 가능한 유량을 직접 제한합니다. 따라서 LPGFM1 유량계는 주로 실험실, 표준 미터 교정, 특수 프로세스의 작은 흐름 모니터링 및 기타 시나리오에서 일반적으로 사용되는 작은 유량 가스의 정확한 측정에 적합합니다.
가스 호환성 요구 사항 : 측정 할 가스는 유량계 내부의 밀봉 액체에 용해되어서는 안되며, 화학 반응 또는 밀봉 액체와의 상호 작용을 가질 수 없다. 그렇게하지 않으면 측정 오류 (예 : 가스 용해로 인한 소량 판독 값), 액체 특성의 변화 또는 미터 손상이 발생할 수 있습니다. 적합한 밀봉 액체 (물, 오일 또는 기타 불활성 액체)의 선택은 특정 가스의 정확한 측정을 위해 필수적입니다.
다른 고려 사항 : 미터는 수평으로 장착해야하며 사용 중일 때 지정된 마크로 액체 레벨을 유지해야합니다. 주변 온도의 변화는 밀봉 액체의 부피의 변화를 초래할 수 있으며주의 또는 보상이 필요할 수 있습니다. 매우 정확하지만 일반적으로 크기와 체중이 상대적으로 크며 액체의 수준과 청결을 정기적으로 유지해야합니다.
요약하면, LPG 유량계는 높은 정확도, 누출 및 직관적 인 원리를 갖는 작은 유량 가스의 총 부피 측정 필드에서 중요한 위치를 차지하지만 적용 가능한 흐름 범위와 가스 계급 액체 호환성 요구 사항을 엄격히 따라야합니다.
