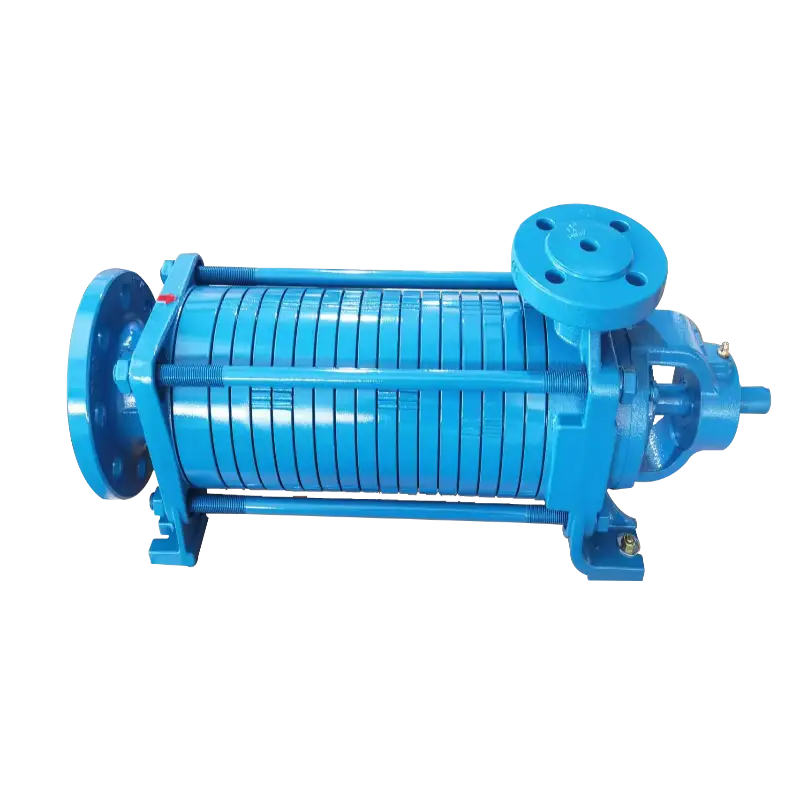

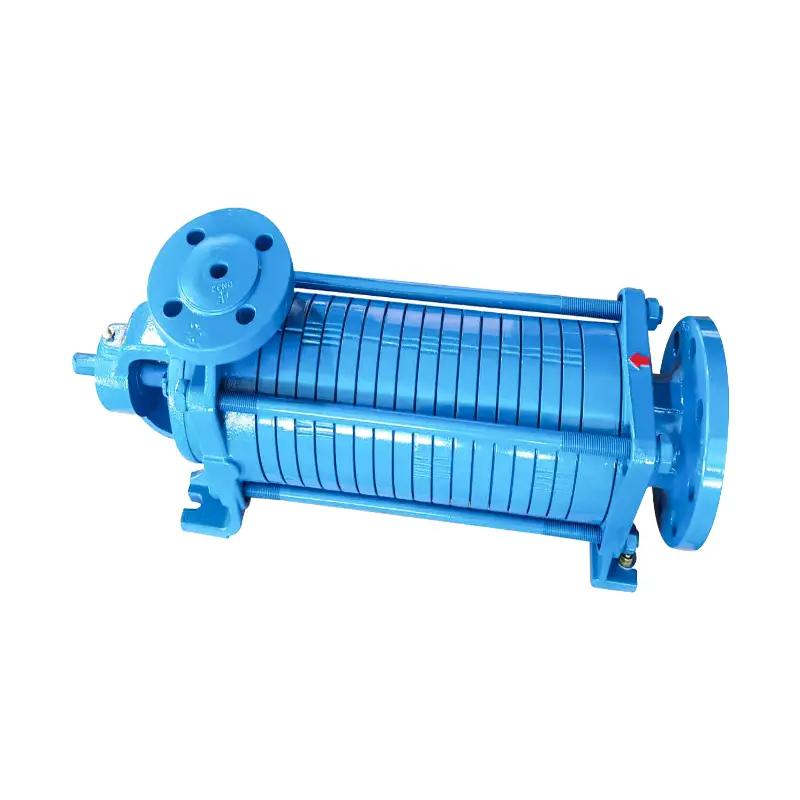

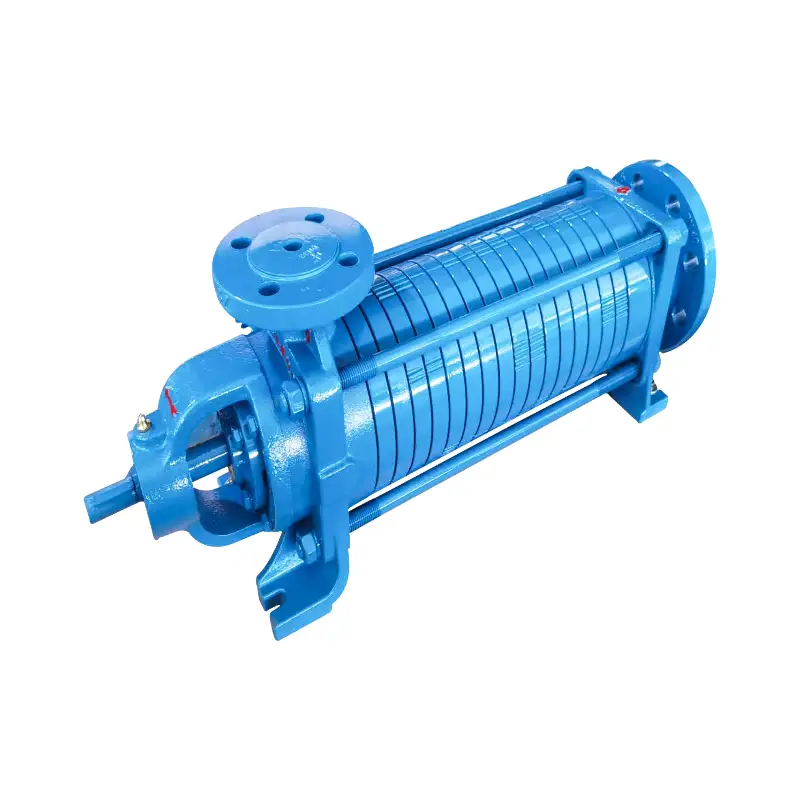

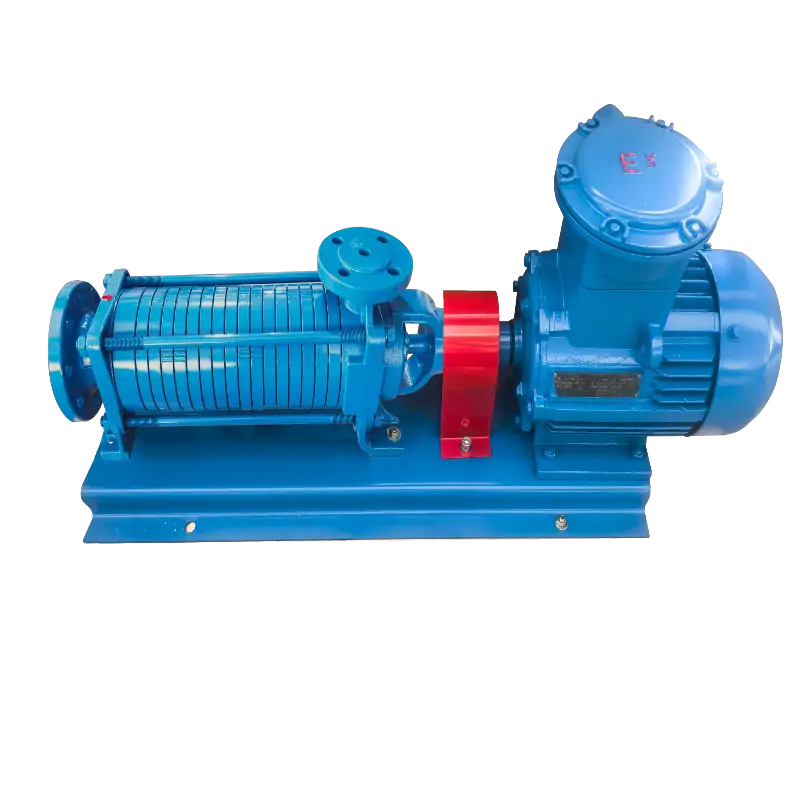

LPG 다단펌프

Model:PCS3008

Wenzhou Supertech는 수평 8단계 설계, 냉각이 없는 기계적 밀봉, 낮은 NPSH 응용 분야를 위한 흡입 측 사전 압축 터빈을 갖춘 LPG 다단 펌프를 공급합니다. 이 LPG 다단 펌프는 높은 유량과 높은 압력을 제공하므로 LPG 이송 요구에 대한 신뢰할 수 있는 솔루션입니다.

문의 보내기

제품 설명

이 LPG 다단 펌프는 수평 설계 및 8단을 갖춘 원심 흐름 채널 펌프입니다. 외부 냉각 없이 메카니컬 씰을 채택했습니다. 흡입측에 사전 압축 터빈이 장착된 이 LPG 다단 펌프는 낮은 NPSH 조건에서 탁월한 성능을 발휘하여 높은 유량과 높은 압력을 제공합니다.

펌프는 지지부, 구동부, 베어링, 밀봉부 등 4가지 주요 구성요소로 구성됩니다. 지지 섹션은 입구 지지 프레임, 출구 지지 프레임, 전면 가이드 베인 슬리브 어셈블리, 가이드 베인 배플, 가이드 베인 슬리브 어셈블리, 출구 커넥터, 커버 및 베어링 하우징으로 구성됩니다. 출구 커넥터는 타이 볼트를 사용하여 각 섹션을 함께 고정하여 작업 챔버를 형성합니다. 구동부는 구동축, 전단 임펠러, 동 임펠러, 평행키로 구성되며, 축은 키를 통해 임펠러를 구동시켜 원심력을 발생시킵니다. 베어링에는 전방 가이드 베인 슬리브 베어링, 가이드 베인 슬리브 베어링 및 롤링 베어링이 포함됩니다. 밀봉 부품은 O-링과 메카니컬 씰로 구성됩니다.

매개변수는 다음과 같습니다.

회전 방향	구동축 끝을 바라볼 때 시계 반대 방향
최대 작동 압력	2.8Mpa
속도	1,450rpm
힘	5.5kw, 380V
주변 온도	-20°C ~ 60°C
단계	8

특징

이 LPG 다단 펌프는 8단 임펠러를 갖춘 수평 설계를 특징으로 하며 높은 양정과 큰 유량 출력을 제공합니다. 기계적 밀봉에는 추가 냉각 시스템이 필요하지 않아 설치 및 유지 관리가 단순화됩니다. 흡입 측의 사전 압축 터빈은 NPSH 요구 사항을 효과적으로 줄여 열악한 흡입 조건에서도 안정적인 작동을 보장합니다. 컴팩트한 구조와 원활한 작동으로 이 LPG 다단 펌프는 지속적인 중부하 작업에 적합합니다.
