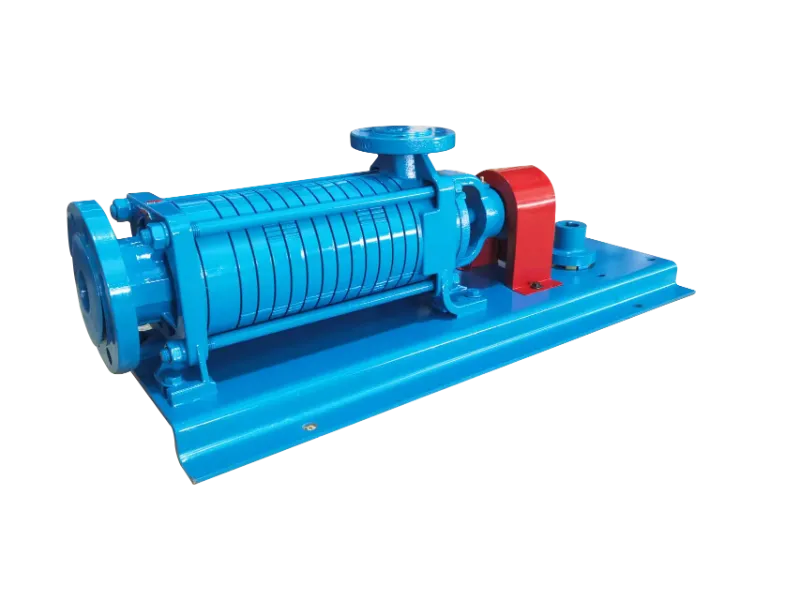

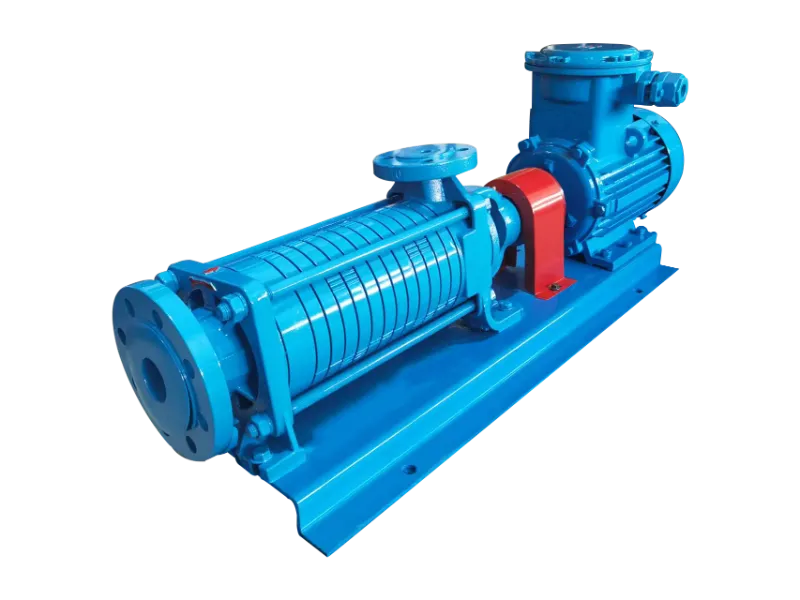

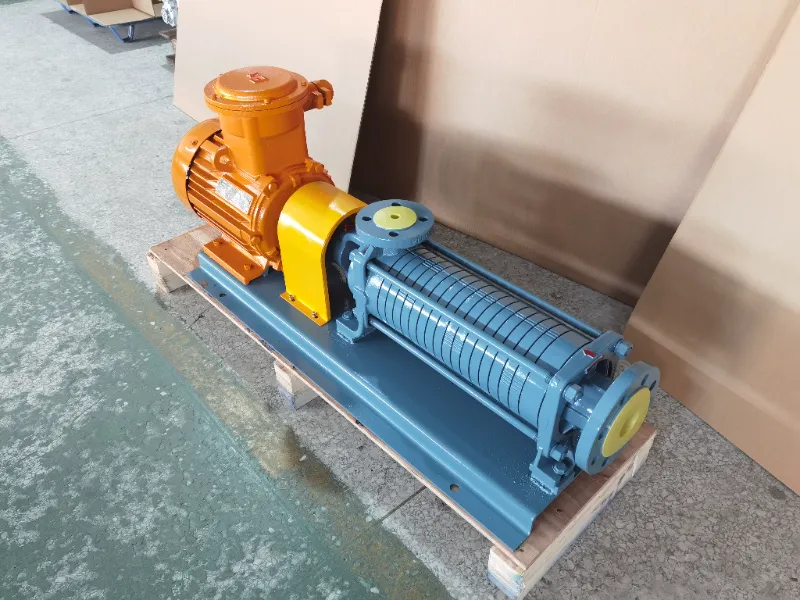

이 LPG 다단 펌프는 수평 6단 설계의 원심유로 펌프입니다. 외부 냉각 없이 메카니컬 씰을 채택합니다. 흡입 말단에 사전 압축 터빈이 장착된 이 LPG 6단 원심 펌프는 낮은 NPSH 조건에서도 잘 작동하며 높은 유량과 높은 압력을 제공합니다. LPG, 등유, 경유, 기타 경유 등 다양한 매체를 취급합니다.
매개변수는 다음과 같습니다.
| 회전 방향 | 구동축 끝을 바라볼 때 시계 반대 방향 |
| 최대 작동 압력 | 2.0MPa |
| 속도 | 1450RPM |
| 힘 | 4kW, 380V, 50Hz |
| 주변 온도 | –20°C ~ +60°C |
| 단계 | 6 |
이 LPG 6단 원심 펌프는 지지대, 구동부, 베어링 및 씰의 네 가지 주요 섹션으로 구성됩니다. 지지 섹션은 입구 지지 프레임, 출구 지지 프레임, 전면 가이드 베인 슬리브 어셈블리, 가이드 베인 배플, 가이드 베인 슬리브 어셈블리, 출구 커넥터, 커버 및 베어링 하우징으로 구성됩니다. 작업 챔버를 형성하기 위해 모든 단계를 함께 고정하는 타이 볼트로 고정됩니다. 구동부는 샤프트, 전단 임펠러, 구리 임펠러 및 평행 키로 구성됩니다. 베어링에는 전방 가이드 베인 슬리브 베어링, 가이드 베인 슬리브 베어링 및 롤링 베어링이 포함됩니다. 씰은 O-링과 메카니컬 씰로 구성됩니다.
이 LPG 6단 원심 펌프는 원심력 원리로 작동합니다. 고속 임펠러 블레이드는 액체를 회전시켜 바깥쪽으로 던져 흐름을 생성합니다. 시동하기 전에 펌프와 배관을 액체로 완전히 프라이밍하여 진공 상태를 설정해야 합니다. 임펠러가 회전하면 원심력에 의해 액체가 바깥쪽으로 튀어나와 임펠러 중앙에 저압 영역이 생성됩니다. 그러면 대기압이나 유압이 더 많은 액체를 소스에서 펌프로 밀어 넣어 지속적인 이송이 가능해집니다.
이 LPG 6단 원심 펌프는 실린더 충전, 지상 저장 탱크에서 LPG 펌핑, 탱커 트럭 적재 및 하역에 적합합니다. LPG, 등유, 디젤 및 유사한 경질 탄화수소와 같은 매체를 처리합니다.
펌프 흡입구에는 100메시 이상의 스트레이너를 설치해야 합니다.
펌프는 시동 전에 프라이밍해야 합니다. 공회전을 방지하려면 액체를 채우고 모든 공기를 배출하십시오.
시동하기 전에 모터 회전 방향을 확인하십시오.
토출 밸브를 닫은 상태에서 장시간 작동을 피하십시오.
A1: 모터를 점검하고 걸림(이물질 또는 불균형 타이 볼트)이 있는지 검사하십시오.
A2: 정렬 확인 – 장착 너트와 중앙 높이 일관성을 확인하십시오.
A3: 기계적 밀봉(손상 또는 잘못된 높이 - 표준 2.5mm±0.5mm)을 점검하고 O-링을 검사하십시오.
